加快您的电气设计和文档处理速度

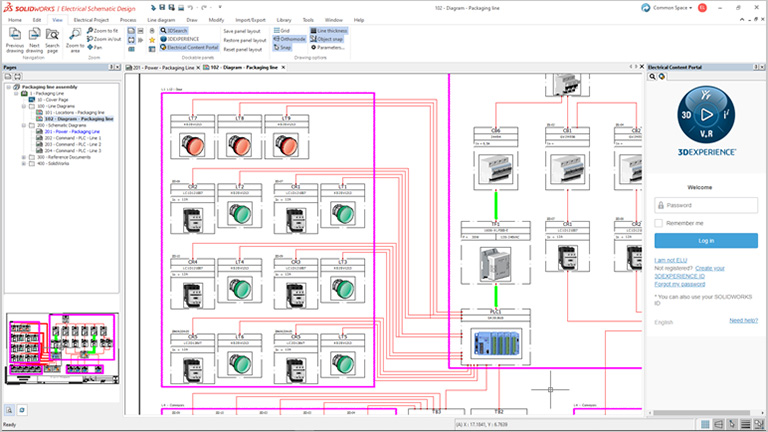

Electrical Schematic Designer 是一款专门构建且易于使用的智能 2D 电气设计和文档解决方案。智能的电气设计和文档功能可以加快设计速度，提高准确性。 利用 3DEXPERIENCE® 平台的基于云的安全技术来存储、管理电气和机械产品设计并进行协作。全部与其他 SOLIDWORKS® 解决方案完全集成。

通过设计自动化改进产品开发

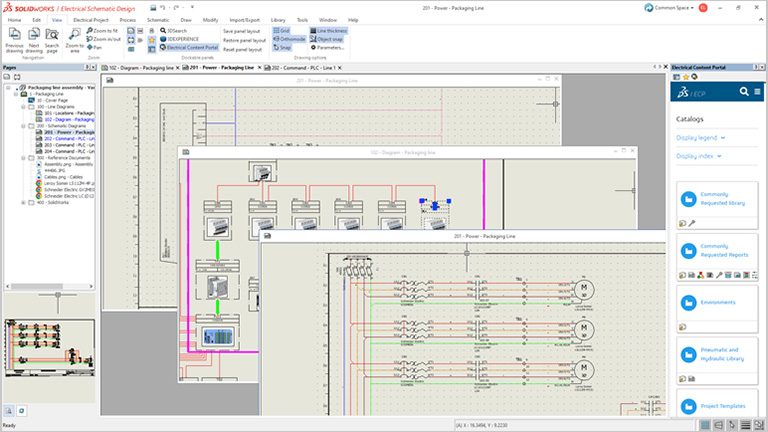

利用电气设计功能（包括设计重用、高级原理图捕获、文档记录和报告）缩短开发时间：

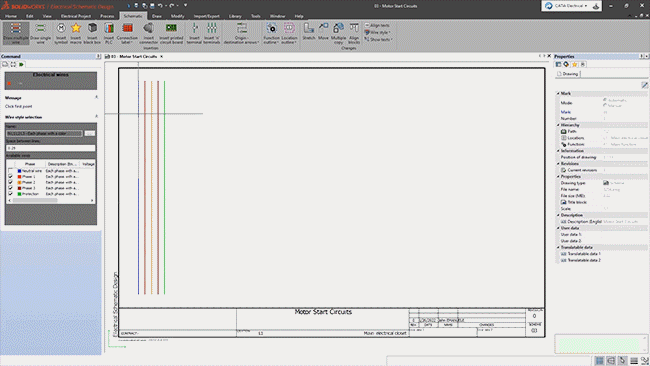

◇自动执行繁琐的设计任务，包括： 触点交叉参考、电线编号、自定义报告、控制面板布局和接线板排线；

◇使用电路宏和 Excel 驱动的自动化功能，实现设计重用的最大化；

◇可编程逻辑控制器 (PLC) 工具：自动完成 PLC 布线任务，并使用 PLC 管理工具导入 PLC 数据和标签；

◇减少错误： 利用设计规则检查 (DRC) 提前识别设计问题。

将产品设计与协作同步

借助以下功能，基于云的协作使设计团队和利益相关者能够在整个设计周期保持同步：

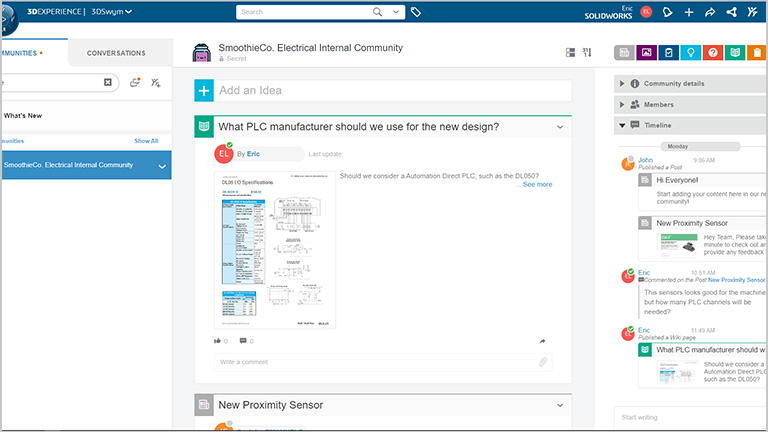

◇记录团队通信：将社区、对话和仪表板相关的项目通信和历史记录存储在一个位置，使用 Web 浏览器，对设计进行查看、共享、标注、讨论、可视化和管理；

◇管理产品工作流程状态和产品生命周期： 通过工作流程步骤跟踪进度，以及在整个开发过程中进行产品和零部件修订；

◇基于云的库管理：在安全的平台上存储和管理您的电子内容库，让所有电气用户均可访问和使用相同的内容。

集成电气和机械

3DEXPERIENCE SOLIDWORKS 系列集成式电气和机械设计解决方案提供了以下主要优势：

◇基于云的单一产品开发环境： 确保整个组织的数据和应用程序兼容性；

◇集中访问电气和机械软件： 从 3DEXPERIENCE 平台安装、维护和启动您的电气和机械软件；

◇基于云的集中项目存储： 在 3DEXPERIENCE 平台上，存储您的电气原理图项目以及零件、装配体和库；

◇统一的 BOM： 从平台生成机械和电气的组合 BOM。
