还在为工程图的电气设备手动编写标注吗？当电气3D机柜布局完成了，能够自动生成带有设备标注的工程图吗？同时，可以生成机柜的材料明细表吗？答案是：可以的！SOLIDWORKS Electrical 3D使用SOLIDWORKS 功能创建工程图。2D 图纸在图形区域中打开，除了拥有SOLIDWORKS工程图一样的功能外，还能根据电气设备的属性，创建关联设备标注，但与SOLIDWORKS命令不同的是，前者不加载任何图框。此图纸满足电气工程配置中设置的原理图图框的尺寸。

操作步骤：
3D机柜完成布局后，在 “SOLIDWORKS Electrical 3D “选项卡中单击”创建2D图纸“命令，创建一个没有图框的工程图，如图1，图2所示；

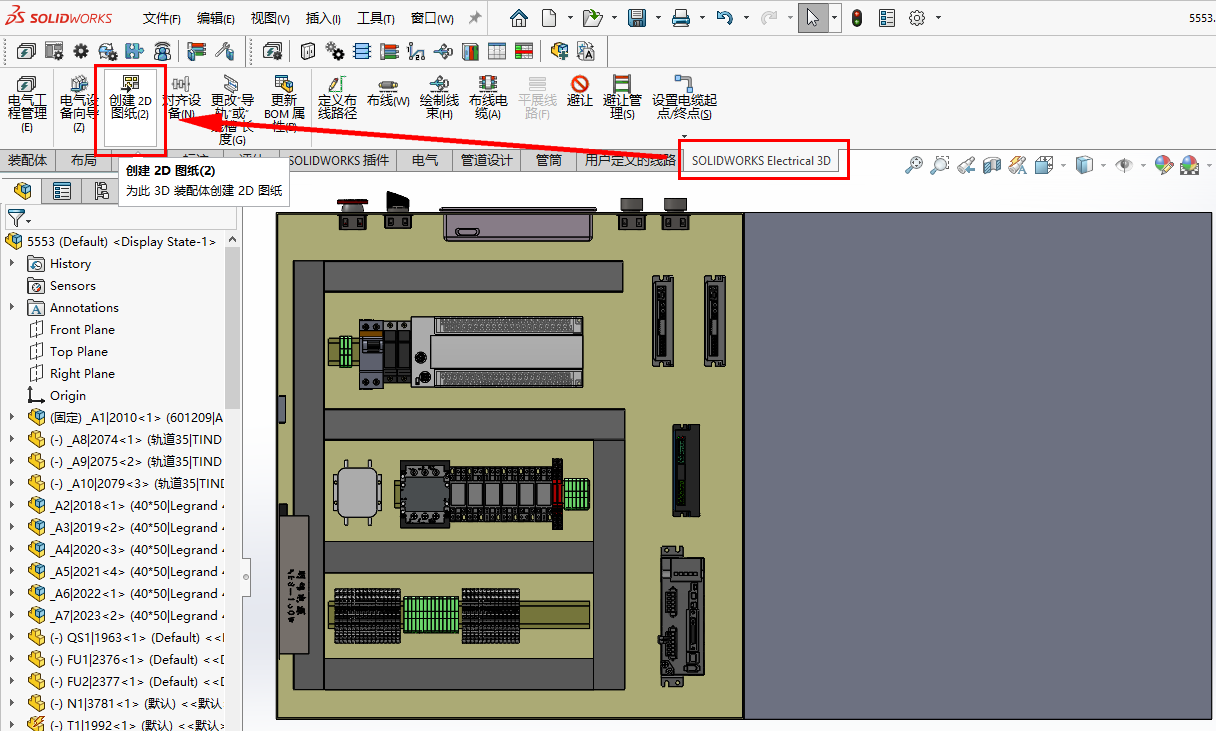

图1 创建2D图纸

图2 没有图框的空工程图

从任务窗格的“视图调色板“中添加需要的工程视图，如图3所示；

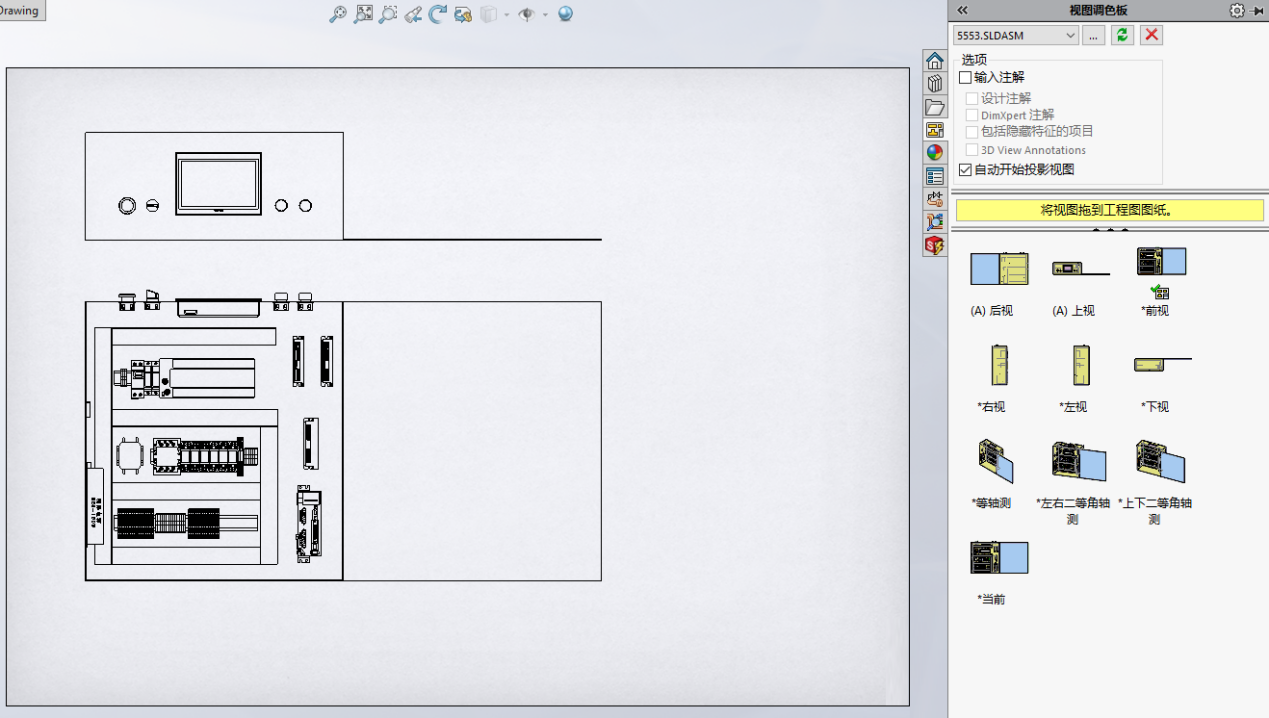

图3 添加工程视图

为视图中的设备添加标注，选中需要添加标注的视图，在“SOLIDWORKS Electrical Drawing“选项卡中，单击“创建标注”，如图4所示；

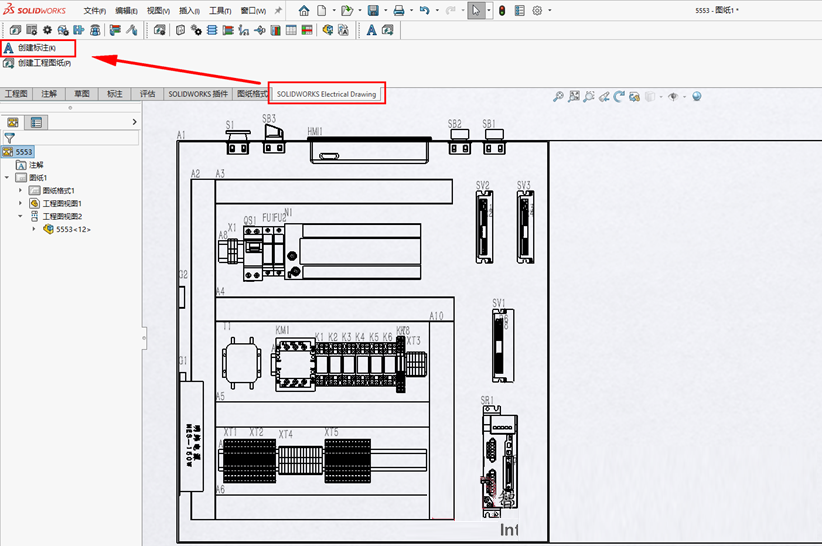

图4 创建标注

插入机柜设备材料明细表，以及零件序号，如图5所示；

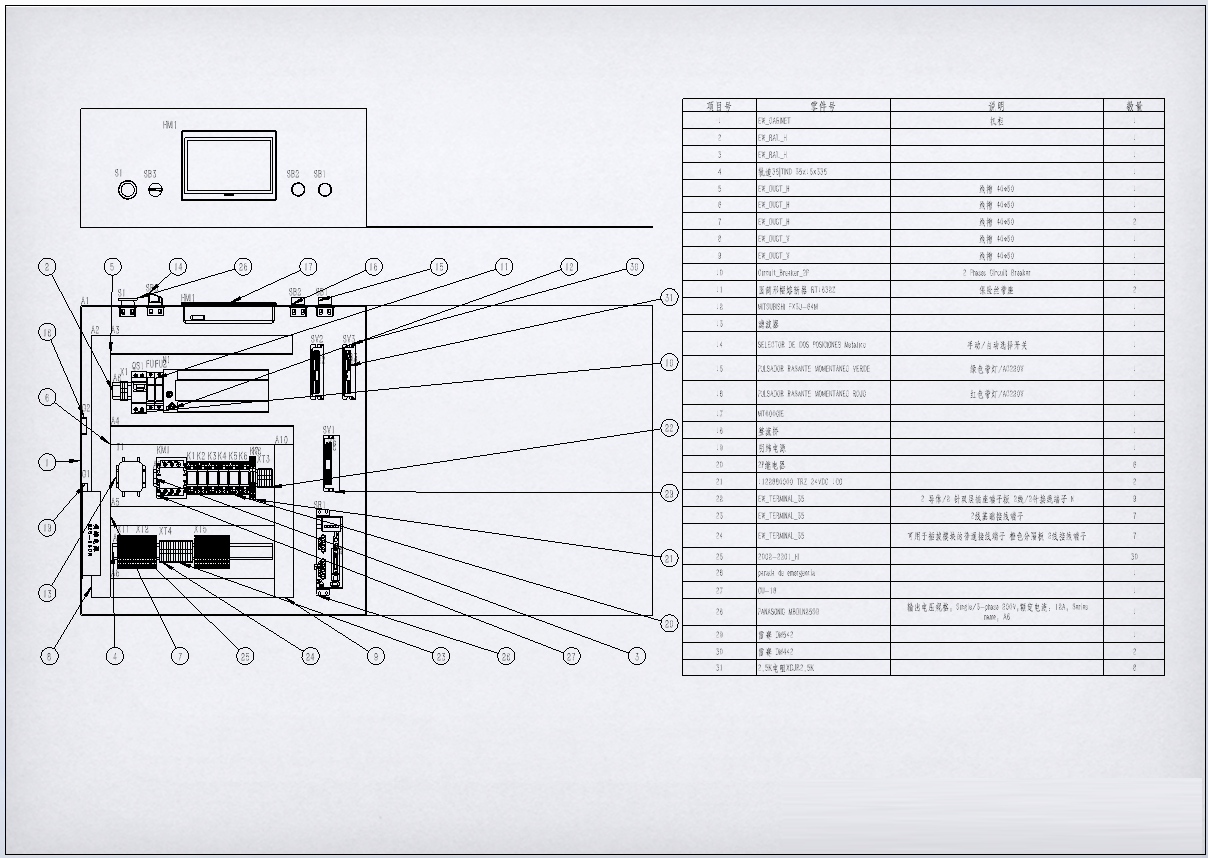

图5 插入零件序号与材料明细表

最后，把工程图纸添加到电气工程图纸列表中。在“SOLIDWORKS Electrical Drawing“选项卡中，单击“创建工程图纸”，如图6所示；

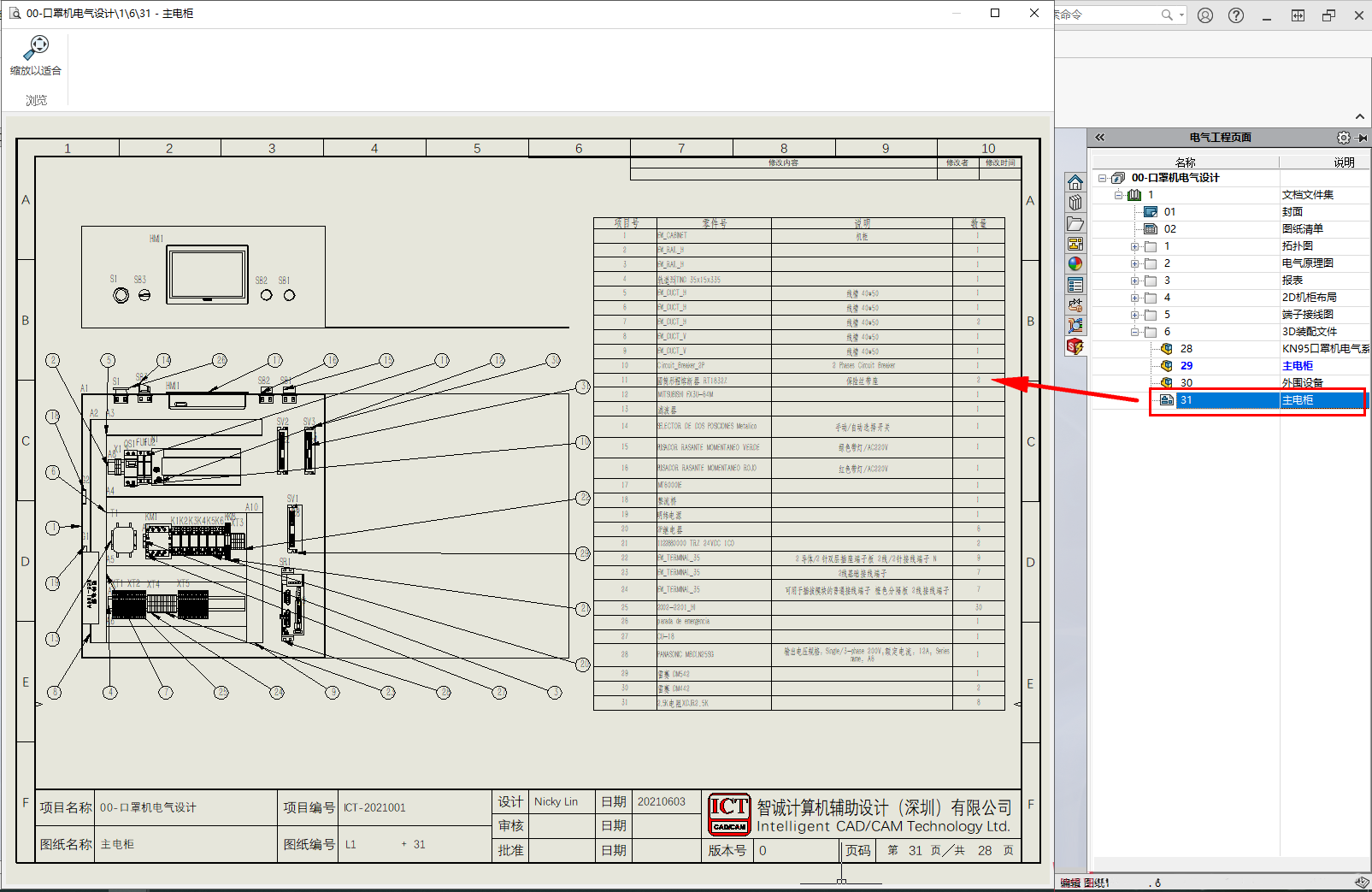

图6 在电气工程中的2D工程图

总结优点：这样可以帮助设计人员：
● 快速创建带有电气设备标注的工程图纸
● 减少手动编辑导致的错误
● 提供完整的电气机柜工程图数据
