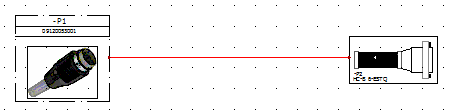

SOLIDWORKS Electrical电气设计过程中可以分别在布线方框图和原理图中使用到连接器，但是用法迥异。让我们先来学习一下布线方框图中的连接器。如下图所示，在符号库中找到并插入连接器类别的符号，在符号之间建立逻辑连接关系。

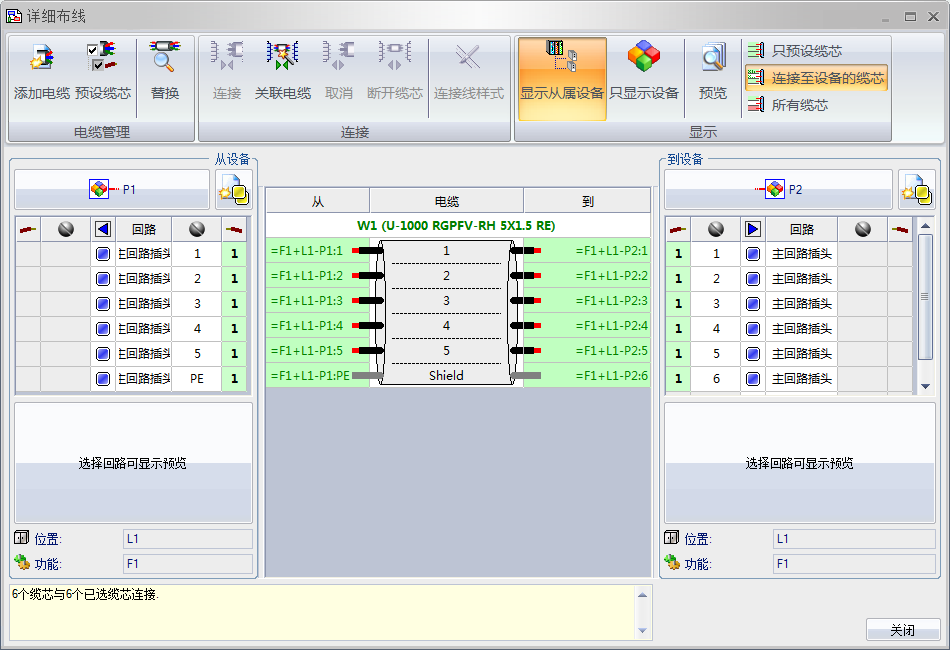

可以事先为每个连接器选择设备型号，这样在双击电缆（或选择工具栏中的“详细布线”）就可以为连接器选择合适的电缆。建立了详细的连接关系后，方可以完成详细布线。

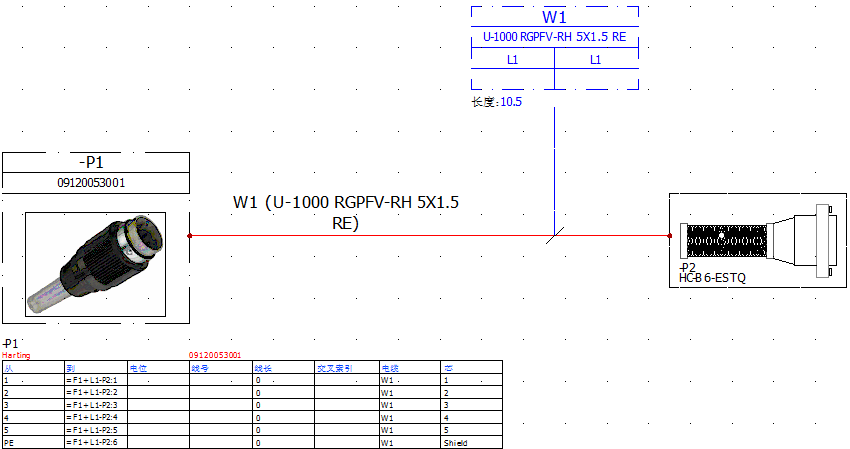

此时，也可以直接双击W1进入电缆的属性界面，设定具体属性。例如电缆长度等。在完成设置后，可以在方框图中直接使用电缆标签更详细的诠释电缆的连接状况。也可以使用插入接线表的方式更详细的表述连接器的接线关系。
