SOLIDWORKS Electrical让工程师更专注于设计，减少查找软件功能的时间，让SOLIDWORKS Electrical成为工作中的助力。在实际使用中多多少少都会遇到一些自己无法解决的问题，也有许多工程师都掌握着自己独有的SOLIDWORKS Electrical使用技巧。那么我下面来介绍几个常见的问题和常用的小技巧，请跟我们一起去了解吧。

一、常见问题

1、设备型号、符号回路类型相关

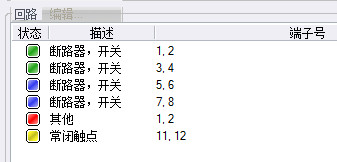

1.1、SOLIDWORKS Electrical 管理多种类型的回路，分别对应不同类型的电气设备。刚刚学习该软件时，常常会因为回路类型不匹配而造成的一些问题，下面我们先来看看回路类型

图1

如图1所示，

“绿色”：实际设备有相关回路并且已经在图纸中有符号使用

“蓝色”：实际设备中有，但还没有符号使用

“红色”：实际设备中没有该回路，但是符号有

“黄色”：实际设备中没有该回路，通过添加虚拟回路得到的，且符号中没有使用

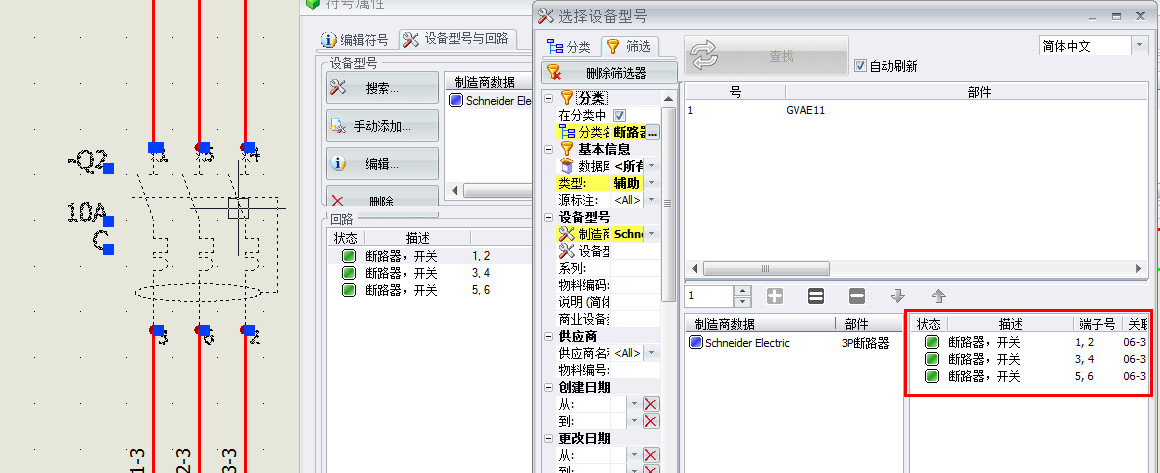

1.2、选型时，回路一致会自动匹配，并把型号回路信息显示在原理图上

 图2

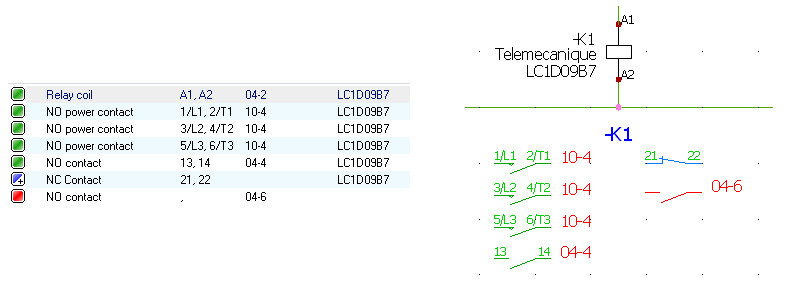

1.3、 触点使用与溢出

 图3

如图3所示

“绿色”：符号和设备型号回路是匹配的

“蓝色”：设备中有，但还没有符号使用

“红色”：设备中没有该回路，但是符号有，表示触点溢出，需要更换设备型号或者增加设备型号

2、不能框选元器件，或者不能使用Ctrl+A快捷键。

这表示快捷键冲突，需要检查翻译软件或者其他软件是否开启，如开启关闭即可。

3、软件提示无法连接到数据库或者无法连接协同服务器

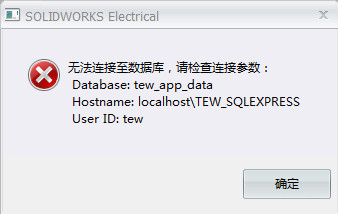

3.1、无法连接到数据库的提示

图4

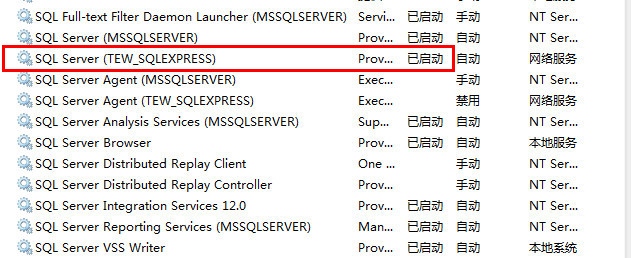

请检查服务中的数据库服务是否开启，如图5所示

 图5

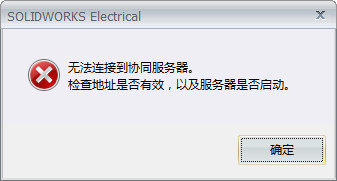

3.2、无法连接协同服务器

图6

请检查服务中的协同服务器是否启动，如图7所示

 图7

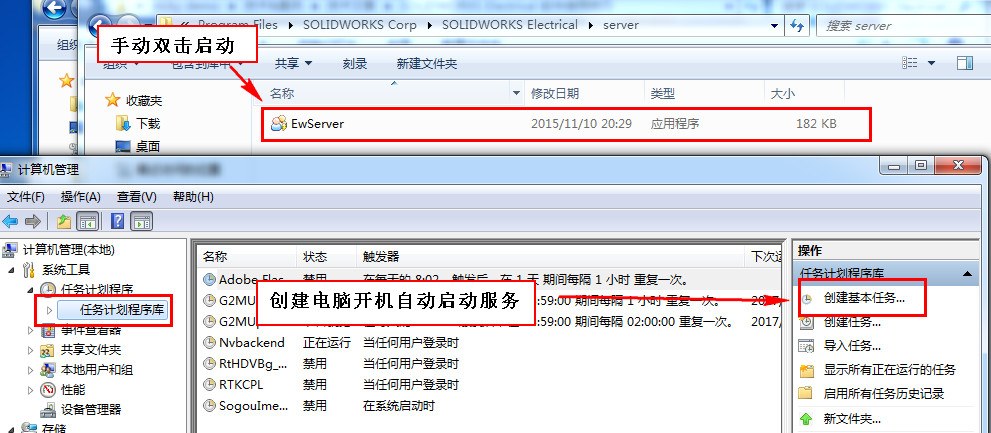

如没有该服务的话，有可能是杀毒软件误杀了，这时就需要手动到安装文件夹下启动该服务（每次重启电脑都需要启动一次），也可以添加协同服务器到电脑的计划任务中

 图8

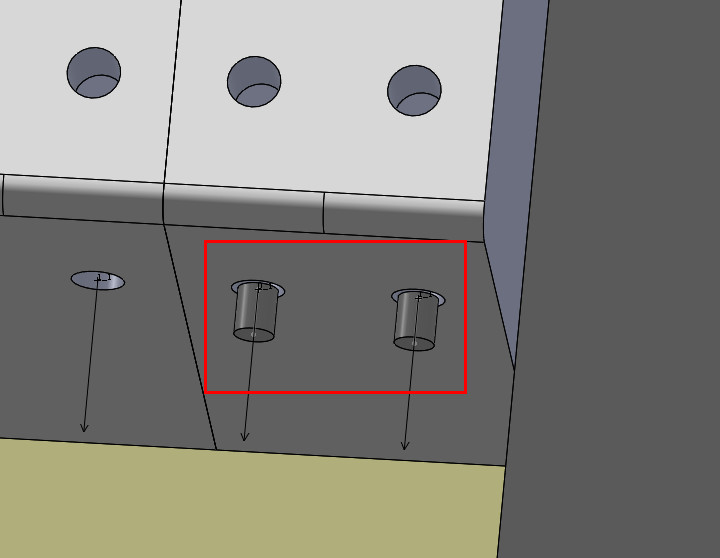

4、自动布线不成功，或者无法布线，或者布线结束后模型连接点处有接线头但是无电线

 图9

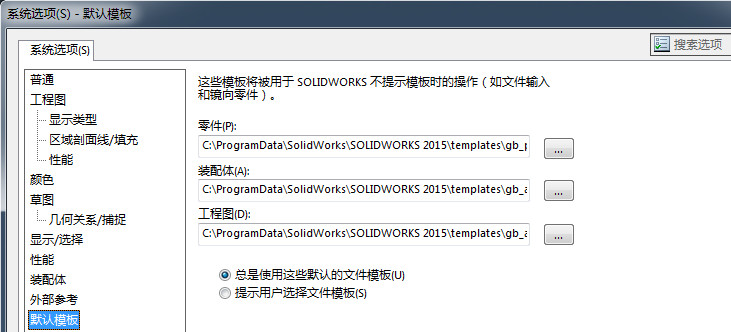

这时检查软件是否设置了默认模板，如图10所示

 图10

二、使用技巧

1、快捷键设置和使用

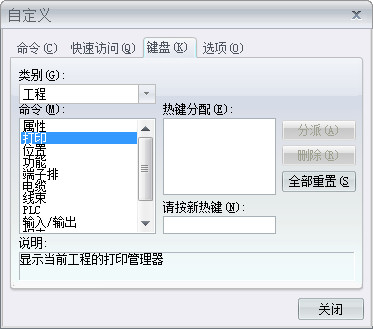

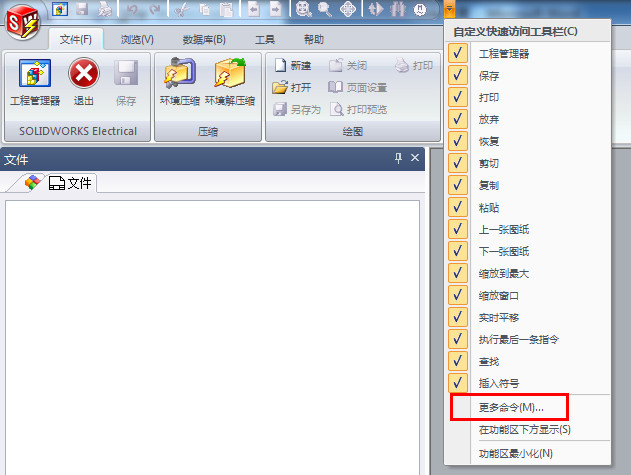

1.1 如图11、12所示，可简单设置一些快捷键

 图11

图12

1.2、 在绘制图纸工程中，可双击鼠标中键查看完整图纸

2、符号多重标注

在实际应用中，常常会有一些很长的设备说明需要显示在图纸中，特别是PLC的一些说明，那么这么长的一串文字通常会阻挡到其他符号的显示 ，那么可以怎么做才能两者兼得呢？

这时候我们可以使用符号中的多重标注以及“|”符号来完成

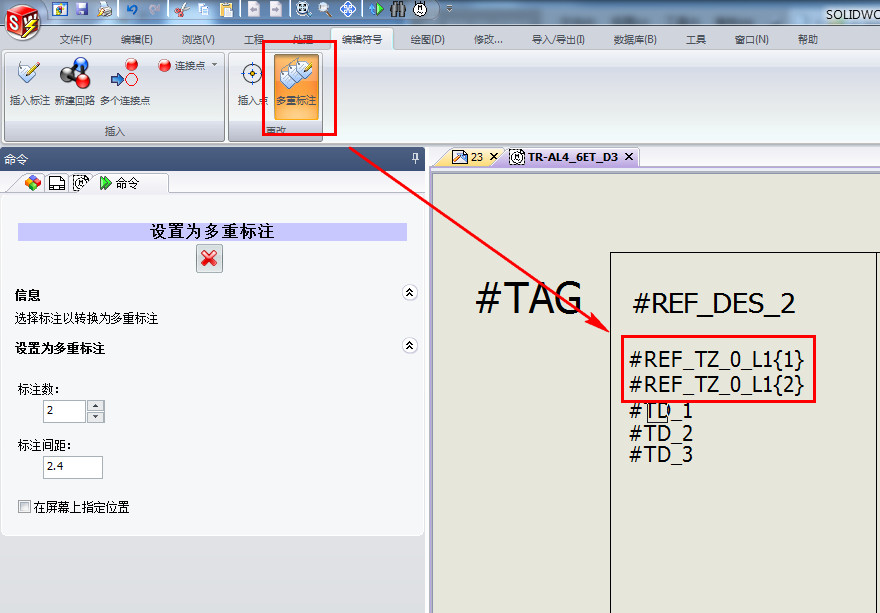

 图13

把符号标注设置成多重标注

 图14

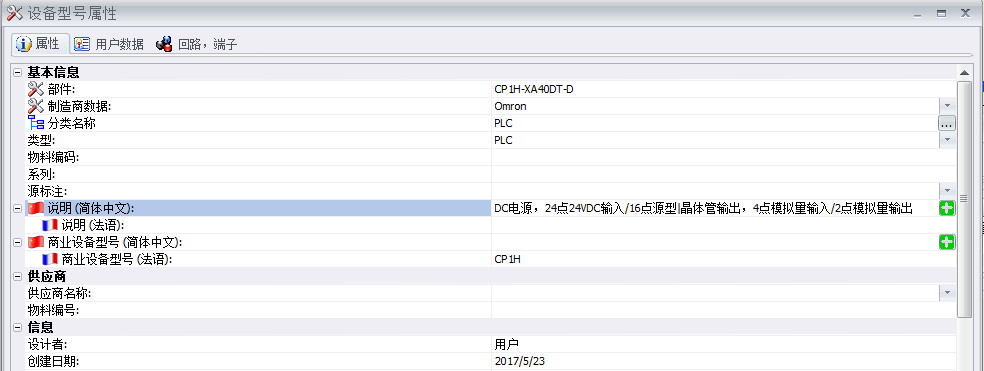

使用“|”符号进行分行

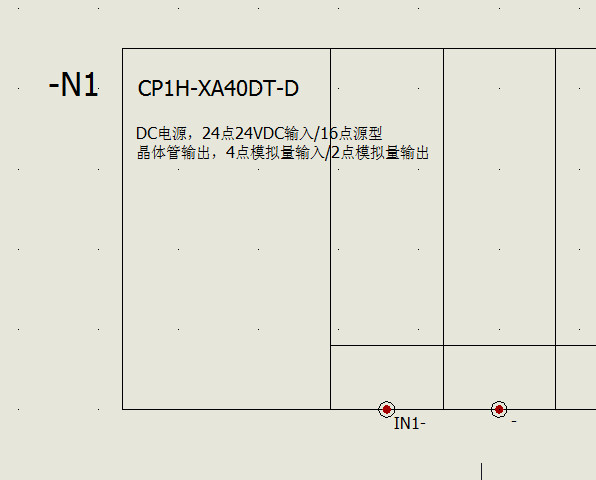

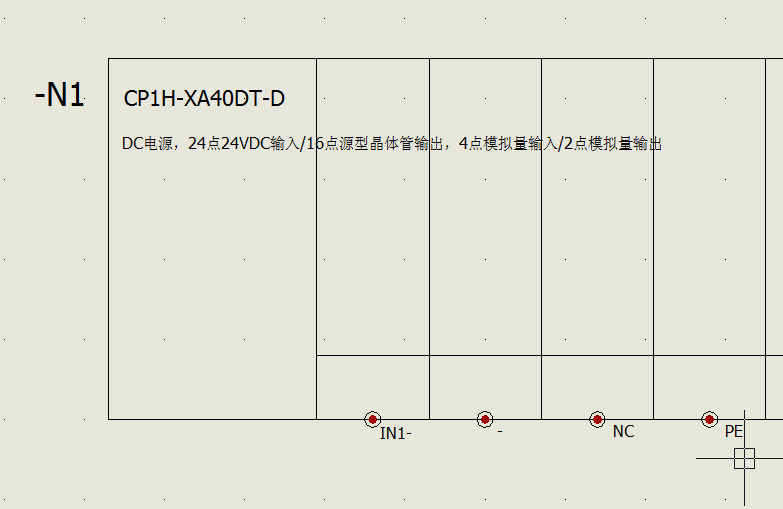

如图15、16是使用多重标注后的对比

 图15

 图16

如果2行还是不能满足当前符号的空间，可以继续分成3、4行，是没有一个限制的。
