SOLIDWORKS高效操作技巧
2024年03月19日

一、SOLIDWORKS尺寸样式的用法


在工程图绘制过程中,有时候许多尺寸的标注样式都是一样的,例如都需要添加相同的或类似的公差要求,每次都需要进行指定,就会显得非常繁琐,又例如在下列尺寸标注中都是双边的公差要求,一般工程师是一个个进行标注。



我们可以对这些类似的公差要求进行标注样式的创建,保存和应用。具体操作如下:

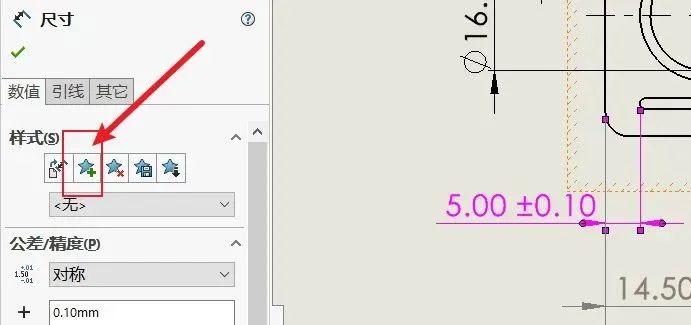

1首先对已经标注好的尺寸进行样式的创建;

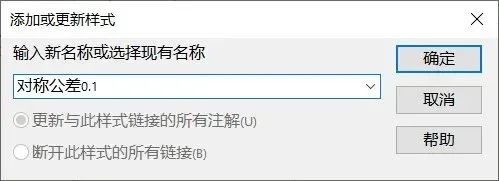

2然后给一个名称命名,例如这里是对称的公差样式,就命名为对称公差0.1”,后面在工程图中就可以直接应用了;

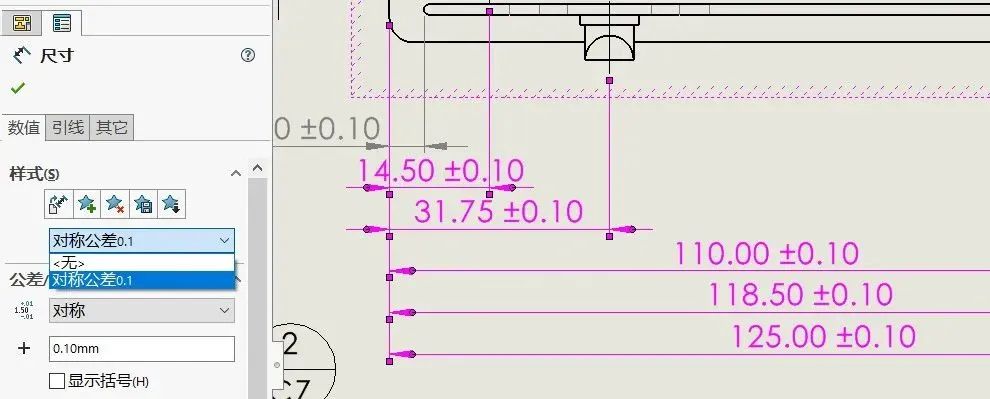

3选择需要应用该样式的尺寸标注(这里可以多选),然后在属性中直接应用即可。






可以看到所有的尺寸都会和前面的样式一样,对于不同的公差数值我们就可以自行进行更改,这里的样式不仅仅包括公差的标注,也包括了该尺寸样式的所有设置,例如尺寸的字体大小,额外添加的文字注解等内容,结合工程图的模板可以明显的提高工程图的绘图效率。



二、SOLIDWORKS工程图实现坐标标注


对于坐标标注这种方法,大多出现在孔比较多的板材零件上,通过坐标,可以快速定位每个孔的位置。



具体操作如下:

首先我们先打开一个孔比较多的板材零件工程图,然后我们点击智能尺寸-水平尺寸链/竖直尺寸链

1点击水平尺寸链,选择左边直线作为起点0

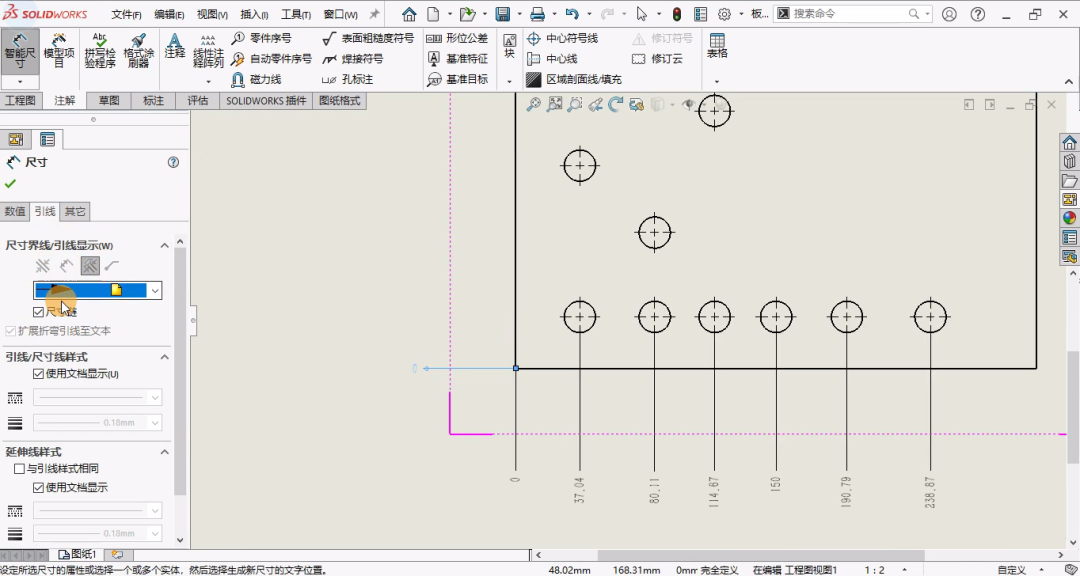

点击引线,取消勾选尺寸链,点击孔,孔尺寸自动标注;






2点击竖直尺寸链,选择下边直线作为起点0

点击引线,这次我们勾选尺寸链,点击孔,尺寸自动标注,

这时我们可以对比一下,是否取消尺寸链所造成的样式的不同。

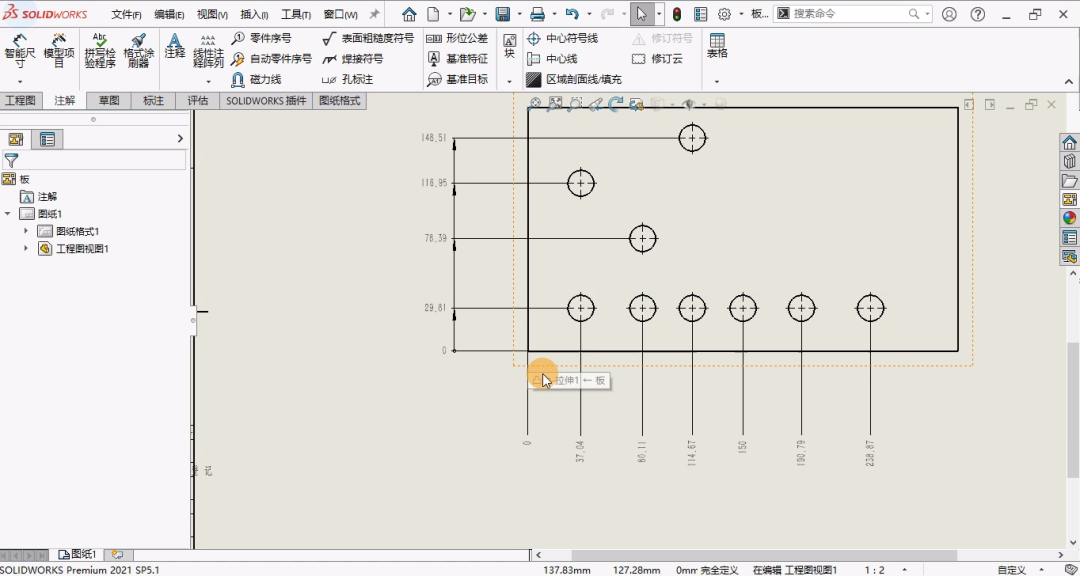

在设计过程中,我们可以根据自己的需求去选择不同的样式,这样机床就能以左下角端点(0,0)为基准,根据各个孔的坐标去加工孔了。



三、SOLIDWORKS强劲剪裁


在草图——剪裁实体功能里面,有强劲剪裁选项,这个功能是修剪裁剪功能,可以将草图中的实体进行剪裁。



具体操作如下:

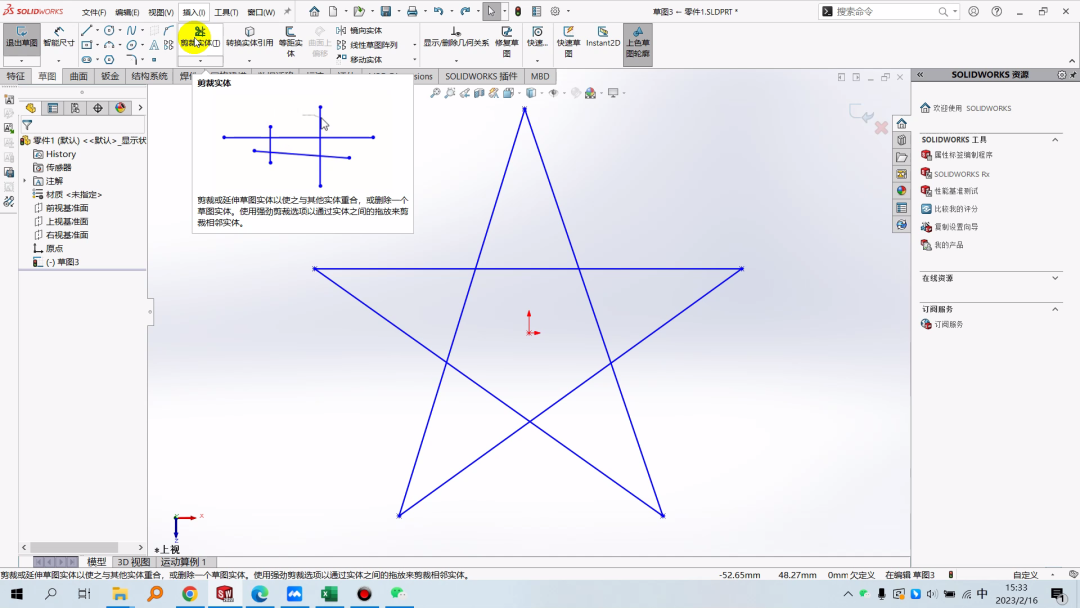

1打开草图,在装配体里点击强劲剪裁功能;

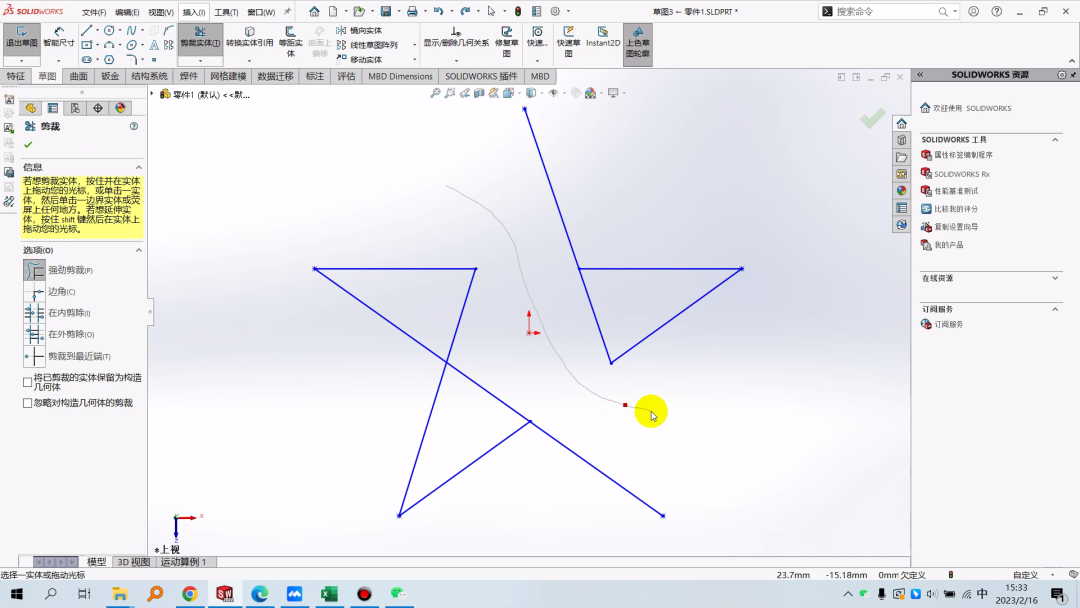

2通过拖动画线的方式,将我们不需要的实体进行剪裁;






3当我们剪裁时误剪了某个实体,点击撤销按钮,会将这次剪裁的所有实体都恢复;






4也可以返回剪裁路径的小红点,返回小红点后,剪裁内容将撤回;

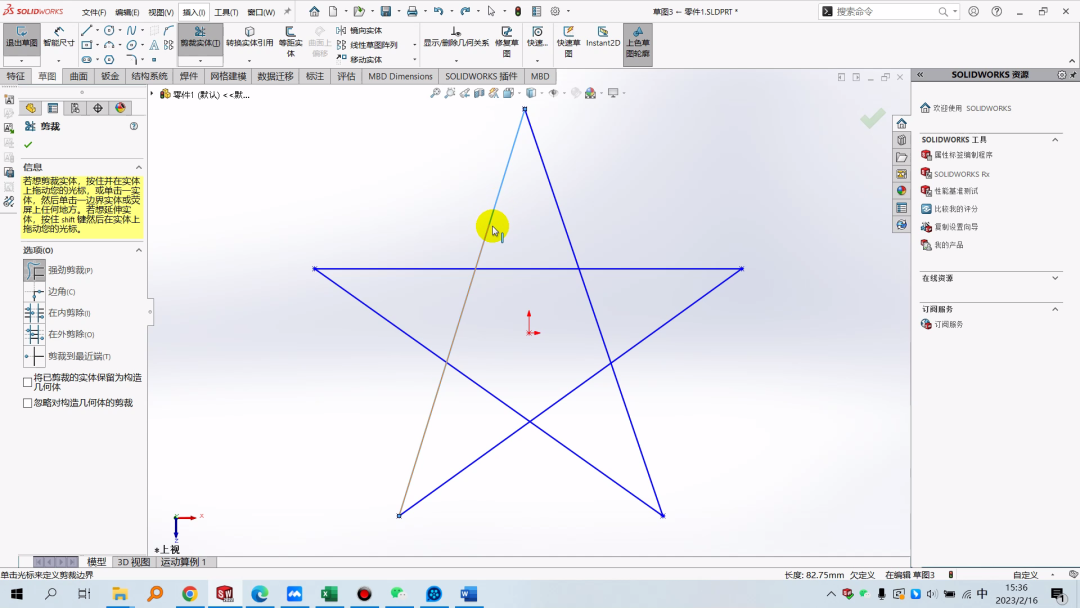

5剪裁时我们也可以直接选择线段;

6浅蓝色线段部分将被剪裁,灰色部分会保留。






以上就是 SOLIDWORKS部分操作指南。如有兴趣或需求了解其他干货技巧,可联系我们或关注公众号获取 SOLIDWORKS 更多完整资讯。
