在 SOLIDWORKS 工程图中，我们可以通过在“视图”对话框的“剖面范围”选项卡下的“不包括扣件”列表中来指定哪些零部件或筋特征不会被剖分。你知道吗？其实我们可以将任何零件指定为紧固件，系统会自动将其排除到剖面视图之外。

一、剖面视图排除紧固件

在与剖面视图关联的图纸视图属性对话框中，我们可以通过启用排除紧固件复选框来防止紧固件被自动剖分。

紧固件通常是来自SOLIDWORKS Toolbox 的零部件（螺母、螺栓、垫圈等）。通过将“IsFastener”自定义属性添加到零件文件，它将被标记为紧固件。当组件在多个工程图中使用并且希望它在剖面视图中自动排除时，这会很有用。

二、如何将零部件指定为紧固件

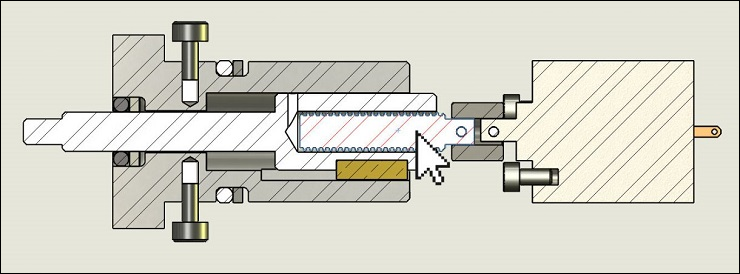

在下图所示的剖面视图中，丝杠组件被剖分了但是视图中的其他紧固件没有被切割，因为它们是 Toolbox 组件。如何不剖分丝杠组件？

1、首先打开要排除的零件并选择文件>属性；

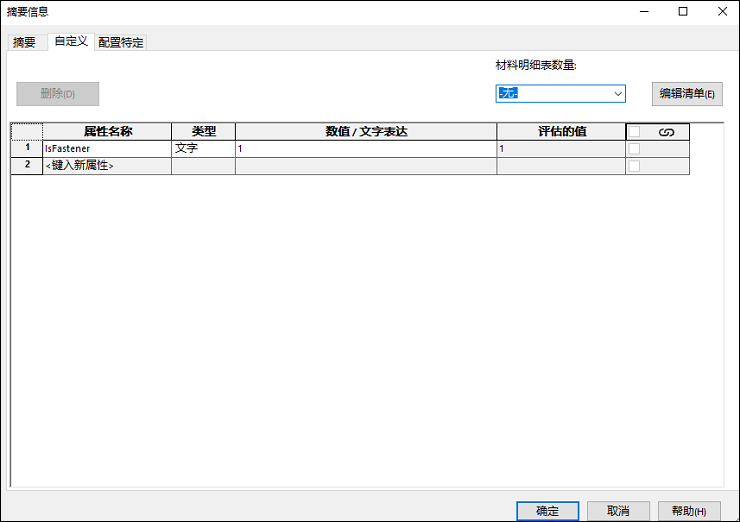

2、在自定义选项卡下的摘要信息对话框中，我将添加一个名为IsFastener的新自定义属性名称，其类型为文字，值为1，然后选择确定；

3、保存零件；

4、然后切换回过工程图，选择现有的剖面视图，右键单击并从快捷菜单中选择属性；

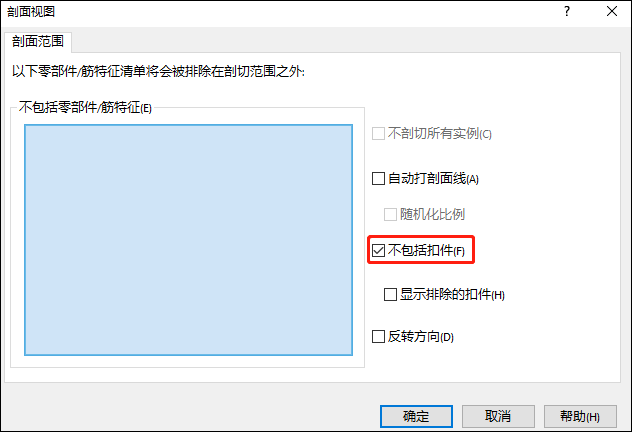

5、在图纸视图属性对话框中选择剖面范围选项卡并确保不包括扣件已选中，无需手动将组件添加到排除的组件列表；6.选择OK完成；7.确保重建工程图（按 Ctrl-Q），视图将更新为现在在剖面视图中可未剖分的组件，如下所示：
