在生产过程中工艺人员拿到的设计部门的三维文件（这里主要指组焊件和钣金件）往往是用一个多实体零件来表达的，但加工过程我们通常需要对这样的图纸进行拆图处理。

在SOLIDWORKS中，多实体文件一般分2种。

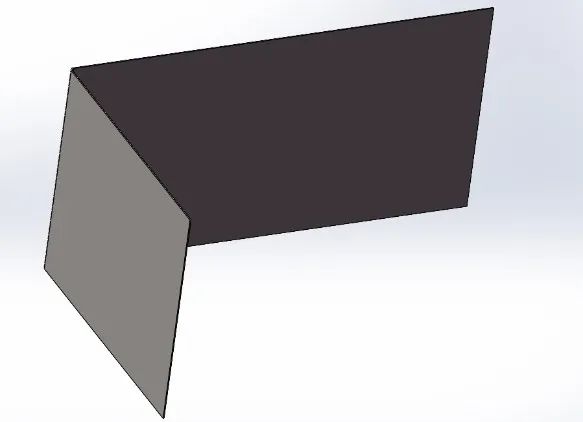

第一种：文件不包含焊件切割清单属性，或者为STEP/IGS等中性格式，如下图所示：

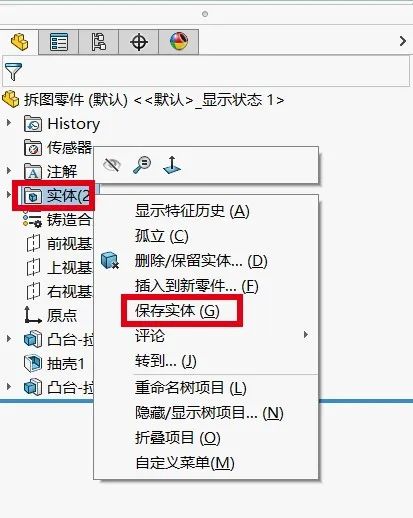

这类文件我们首先需要确认实体列表中实体分割情况是否满足实际加工的拆图要求，如果符合要求，我们第一步先右键实体选择保存实体命令。*如果不符合要求，则需要用分割和实体组合命令先修改。

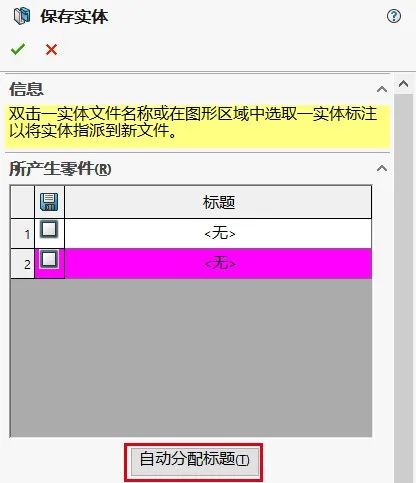

单击自动分配按钮会自动选择所有实体。*如果不是所有实体都需要拆出去的话 ，可以手动双击对应实体选择并命名。

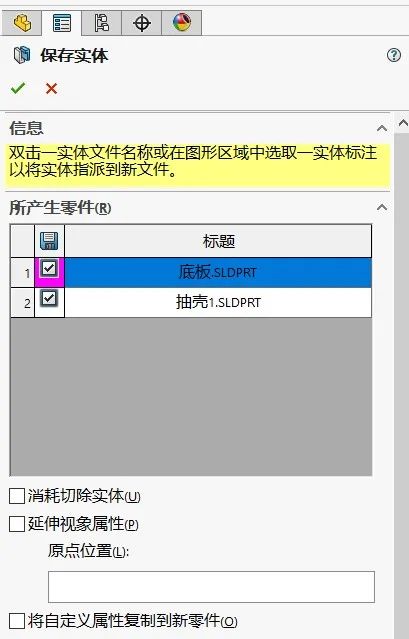

双击对应项目可以更改拆图后的文件名，其他设置如下图所示：

将对应实体保存为独立的零件，之后可以对保存出的零件进行转换钣金，打孔等其他操作。

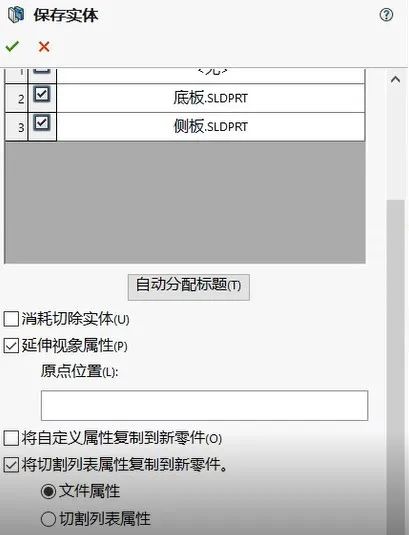

第二种：技术人员已经将子件的生产信息（如名称、图号、物料编码）等输入进对应的切割清单中，但没有分割子件。设置推荐如下图所示：

SOLIDWORKS支持将切割清单中的产品信息一起导入到子件中，出子件图纸时不需要二次给相同字段，与第一种的区别主要是设置不同。
