总所周知，在SOLIDWORKS中允许我们对创建的实体模型进行外观编辑，以提高模型的观赏性或用于设计过程中区分模型的某些特殊的面、实体。许多的用户往往是使用SOLIDWORKS自带的外观库添加外观，或者进行自定义的外观编辑，但当我们采用编辑外观的方法进行自定义颜色/图象时，我们会发现SOLIDWORKS自带的几个颜色文件，其中的颜色比较复杂且色样接近，不好进行选取和二次辨认。这时，我们往往想建立自己的颜色库好方便我们编辑外观时进行配色，那我们能怎样去自定义我们自己的颜色库呢?

现在，让我们来尝试自定义SOLIDWORKS颜色库的新玩法，供大家参考。

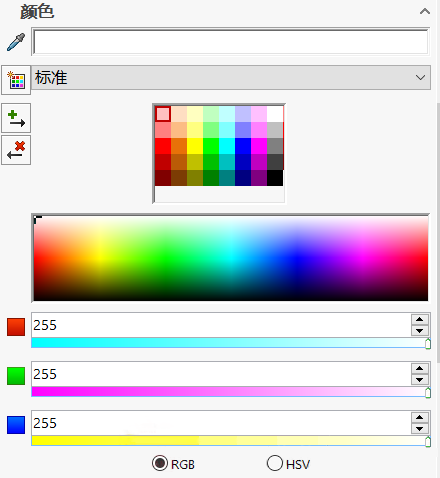

首先，在我们平时编辑外观进行选取颜色时，我们都会在下图这个窗口界面进行选取，这个界面

虽然颜色比较丰富，但往往我们不需要这么多复杂的颜色。

文件的创建及保存

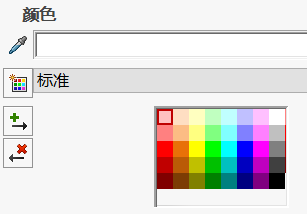

方法一：这时，我们可以点击下图所示的界面按钮生成新的颜色样块文件（*.sldclr），然后给文件命名并保存。

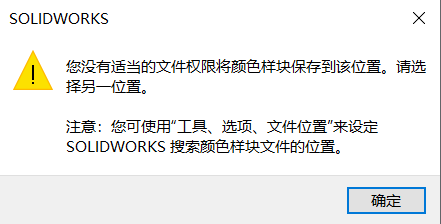

【注意我们无法保存在软件默认的路径：C:\Program Files\SOLIDWORKS Corp 2020 SP5.0\SOLIDWORKS\lang\chinese-simplified\colorswatches下，否则由于权限原因会弹出警告】

当我们保存好之后，就能得到一个新的空白色块文件。

方法二：我们也可以浏览到软件的保存路径：C:\Program Files\SOLIDWORKS Corp 2020 SP5.0\SOLIDWORKS\lang\chinese-simplified\colorswatches，找到软件自带的3个色块文件的其中1个进行复制从而获取副本。如下图：

文件修改与编辑

有了自己的色块文件，但我们还需要对其进行个性化的自定义。

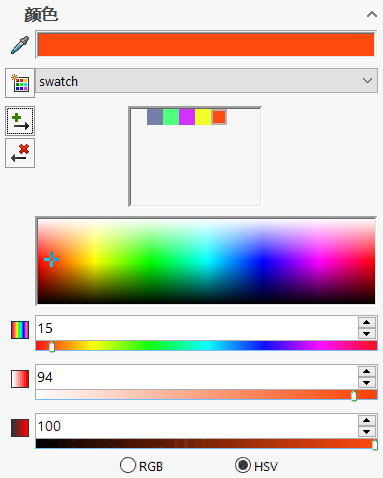

方法一：我们选择到我们自定义的色块，如果采用方法一新建的色块那么它应该是空白的，我们可以直接在窗口下方选择颜色，或调整颜色的RGB（红、绿、蓝基色）和HSV（色调、饱和度、亮度），然后点击按键将配色添加到自定义的色块中。如下图所示

除了上述的通过软件界面进行色块编辑的办法，我们再来看看另一个更炫酷的玩法。

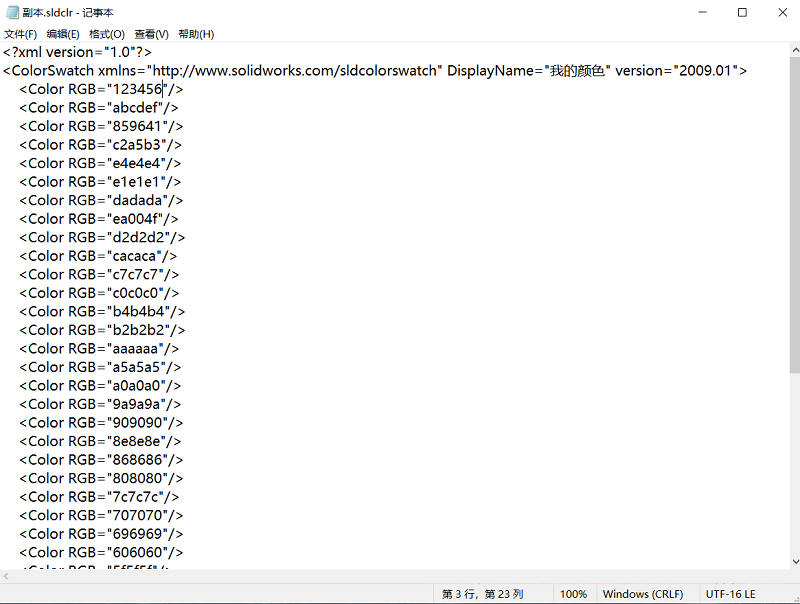

方法二：不论我们在创建文件时用哪种方式，我们都能在我们指定的路径得到一个（*.sldclr）色块文件。我们可以用我们的记事本程序打开该文件，例如下图打开的一个有颜色的色块文件（副本.sldclr）

其中DisplayName后双引号内的名称（我的颜色）即为SOLIDWORKS界面内显示的文件名称

色块文件内后续的每一行均为1种颜色，其中的代码表示了这种颜色的基色的数值，即RGB（红、绿、蓝）。我们取其中第一个颜色的代码解析一下：

< Color RGB = “123456”/>

123456其实为六个16进制的数表示，我们可以将其转换成二进制，即分别为

1：0001

2：0010

……

其中又以每两个十六进制数指定一个基色的数值，如：

12：0001 0010将其转换成十进制即为18；

34：0011 0100转换则为52；

56：0101 0110为86；

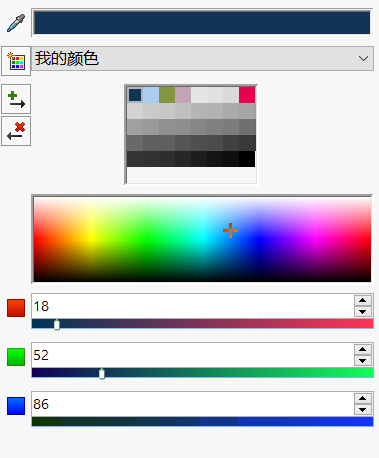

所以该颜色的三基色数值分别为红18、绿52、蓝86，我们可以回到SOLIDWORKS界面查看该颜色的三基色数值，如图可以看到完全符合。

所以,我们就可以通过这种另类的写代码方式来编辑、修改我们的色块文件（应该没人会这么无聊吧）。综上所属，跟大家探讨了自定义SOLIDWORKS外观颜色库的一种方法，仅供参考。
