之前我们分享过部分SOLIDWORKS技术操作技巧，本期我们分享一些SOLIDWORKS工程图的技术操作技巧，希望能为大家提供一个完整的思路，改善整体的设计环境，达到最优工作效率。

一、环境篇

和零件、装配体一样，SOLIDWORKS 在工程图中也有着多种不同的作业环境，通过指定的设置方法，可以将工程图的环境进行相应变更，以满足不同的工作需求。

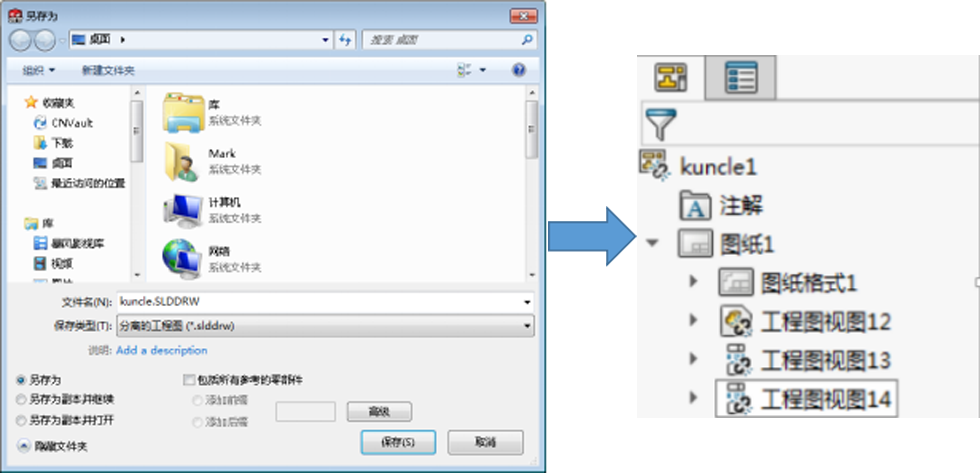

1、分离的工程图

我们可以将普通的工程图另存为分离的工程图，那么它有什么作用呢？

简单来说，设计分离工程图让您无需将模型文件装入内存，甚至无需存在模型文件，即可打开工程图并进行操作，极大的方便了后续的操作。

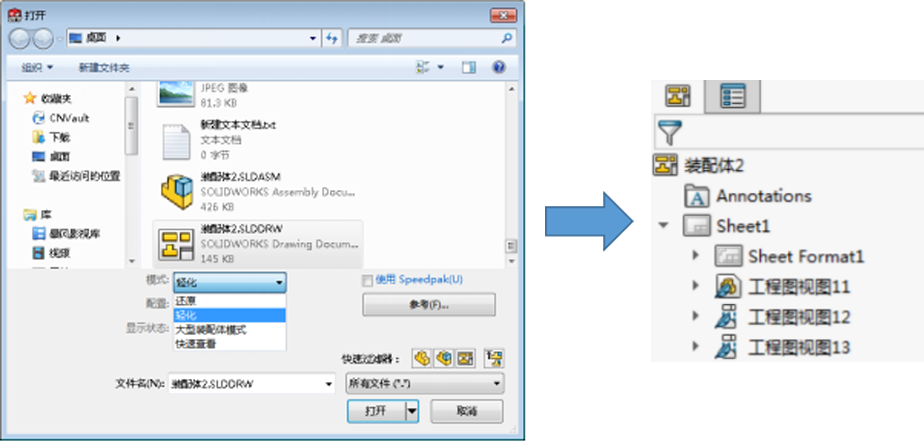

2、轻化

在工程图中，为了更快更方便的查看图纸，我们可以用轻化模式打开工程图，类似于大型装配体中所使用到的轻化功能。默认情况下，大多数装配体工程图以轻化模式打开，因此只有部分模型数据装入内存，其余的模型数据将根据需要装入。

3、修改 SOLIDWORKS 默认设置

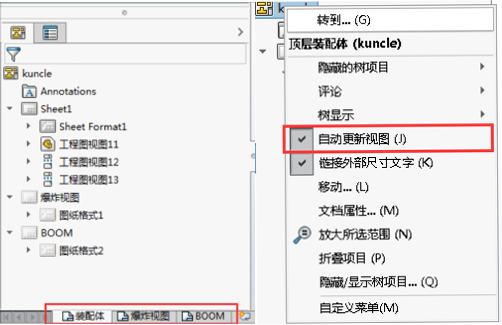

对于工程图来说，有多种方式可以改善工程图环境，提高工作效率。最简单的方法就是采用多图页的方式，以简化单张图纸的复杂度。或者将工程图“自动更新视图”关闭。

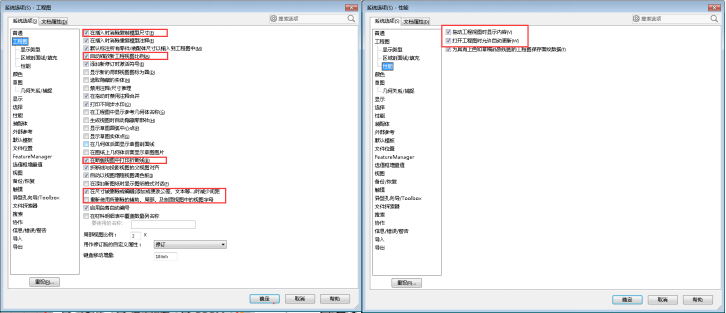

其次，我们可以将 SOLIDWORKS 的一些默认设置修改，以提高软件的运行速度。在插入时消除复制模型尺寸，自动缩放新工程图视图比例，在断裂视图中打印折断线，在尺寸被删除或编辑时减少间距，重新使用所删除的辅助、局部、及剖面视图中的视图字母，拖动工程图视图时显示内容，打开工程图时允许自动更新。

4、在插入时消除复制模型尺寸

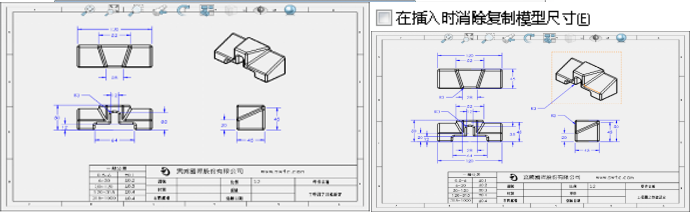

当我们将“在插入时消除复制模型尺寸”这个功能开启时（系统预设），模型尺寸被插入工程图时重复的尺寸不会被插入。

我们还可以将“在尺寸被删除或编辑时减少间距”功能开启。当删除尺寸或从尺寸中移除文字时，会自动重新调整所剩尺寸间的间距。

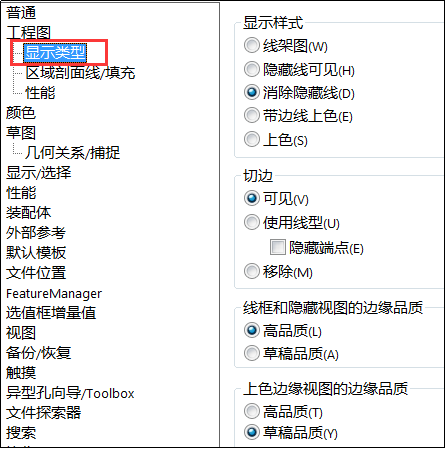

5、显示类型

我们可以将插入到工程图的零件的显示类型进行修改，具体如下：

1) 显示样式

2) 切边样式

3) 线框和隐藏视图的边缘品质

4) 上色边缘视图的边缘品质

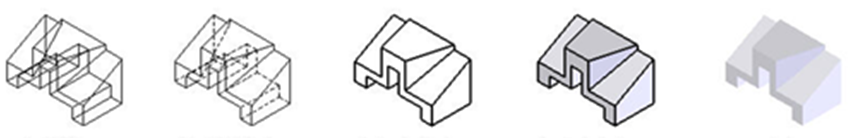

显示样式：指定零件或装配体在工程图中出现的方式。

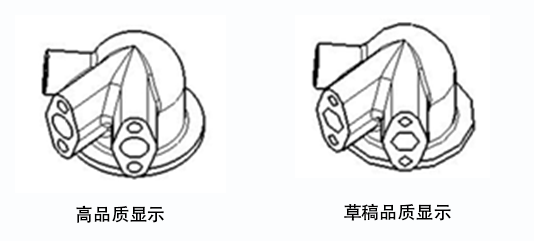

上色边缘视图的边缘品质：

高品质—模型还原，用于高精度。

草稿品质—模型为轻化，用来加快大型装配体的性能。

二、如何自定义工程图图层

在使用二维软件绘图时，大多数工程师会对不同类型的线条使用不同的线型、线条粗细、颜色，以便于区分。那么如何在 SOLIDWORKS 的工程图中将颜色界定为我们所需要的呢？

要实现可以长期使用的自定义工程图图层，我们需要先建立所需的图层，经过设置之后，将其保存为模板，添加至文件路径下，即可实现工程图图层的自定义。

详细步骤如下：

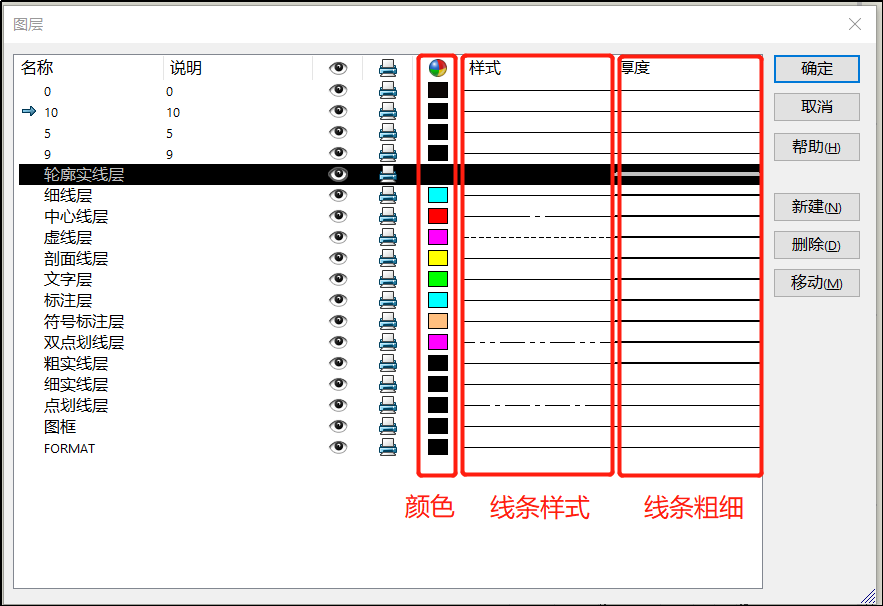

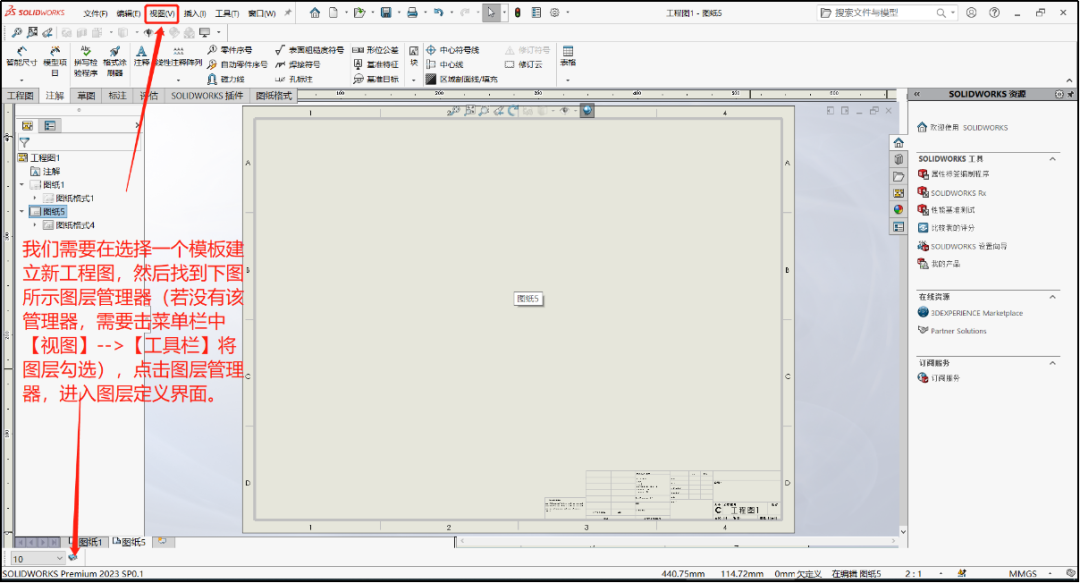

1、选择一个模板建立新工程图，然后找到下图所示的图层管理器（若没有该管理器，需要点击菜单栏中【视图】→【工具栏】将图层勾选），点击图层管理器，进入图层定义界面。

2、在图层管理器中建立或修改我们需要的线型样式、粗细及颜色，对于已有图层，我们也可以对其进行更改。

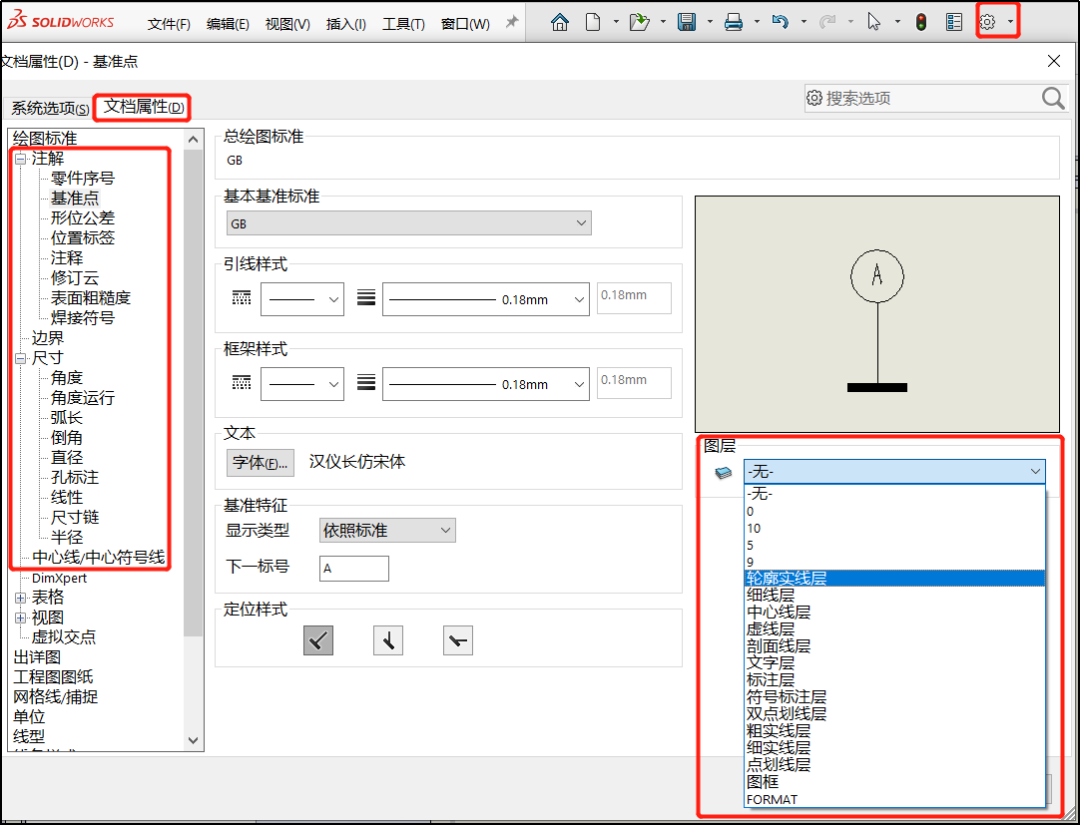

3、图层创建完成后，选择【文档属性】中对相应的注解与尺寸-指定相应图层。

 4、接下来是重要的步骤：将图层设置为“依照标准”，之后软件会显示出对应层。

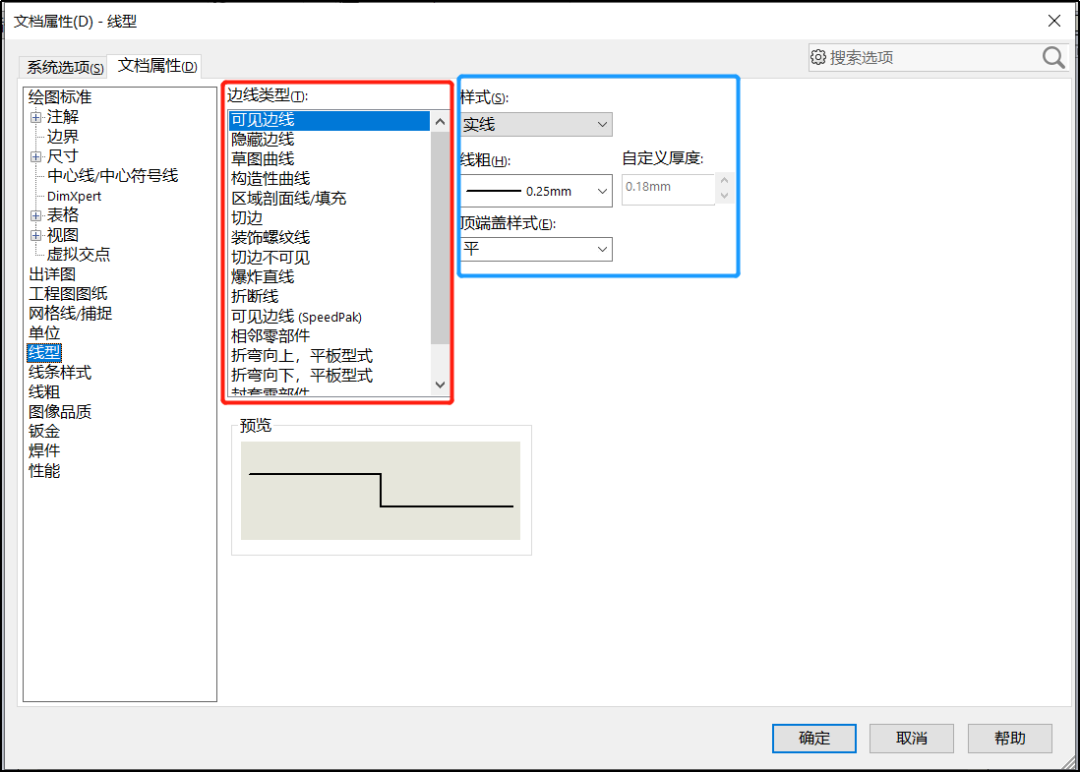

补充：线型也可以在文档属性中设置，在默认情况下，SOLIDWORKS 会根据工程图模板所选择的标准进行设定。因此，我们选择了某一项标准之后，一般不需要做改动。

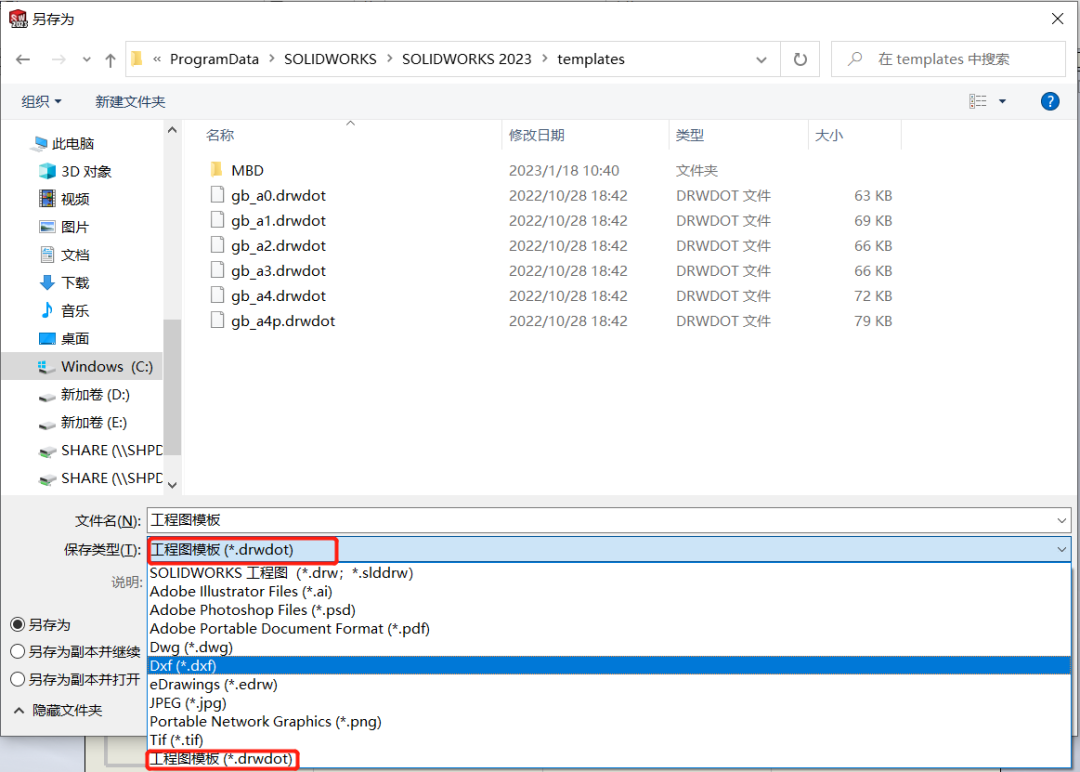

5、以上的设置，我们都是在文档属性中去完成的。因此，为了方便我们后续能继续使用上述内容，需要将此文档另存为模板。

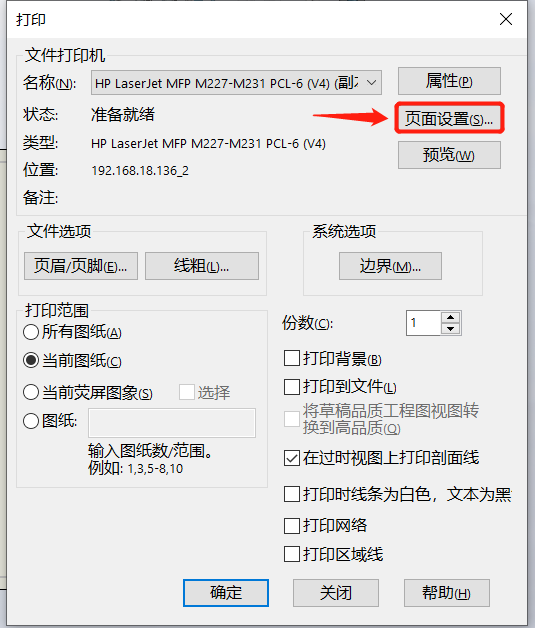

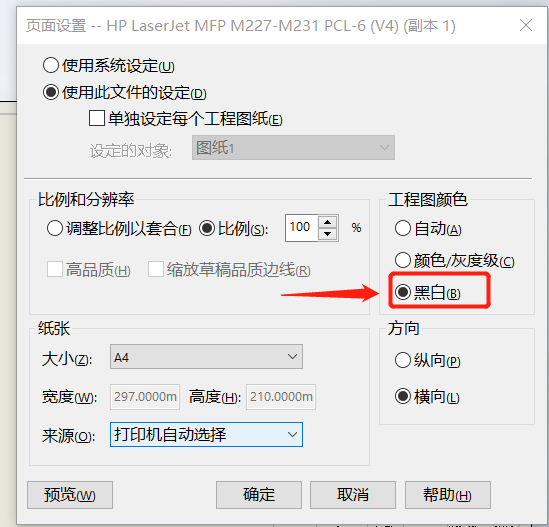

对于带有颜色的图层，在打印时也会按照设定的颜色打印！若想以黑白的方式进行打印，还需要在打印的页面设置中将工程图颜色选择为黑白，设置如下图：

以上就是在 SOLIDWORKS 工程图的一些方法。如有兴趣或需求了解其他干货技巧，可联系我们或关注公众号获取 SOLIDWORKS 更多完整资讯。
